2010上海世博会主题馆建筑景观照明项目透视

项目基本信息:
  建筑设计单位:同济大学建筑设计研究院
  全彩LED灯具供应商:上海光联照明科技有限公司
  灯光控制系统集成供应商:上海光联照明科技有限公司

  作为上海世博会的永久性场馆之一,主题馆在世博会期间将承担演绎、展示主题的重任,着重反映当今世界快速城市化和城市人口加速增长的背景下,地球、城市、人三个有机系统之间的关联和互动,世博会结束后,主题馆将变身为标准展览场馆,与世博会园区的中国馆、世博中心、演艺中心等其他永久性建设和设施一起,构成上海新兴的现代服务业聚集区,揭示创造更美好的城市,更美好的生活的关键所在。

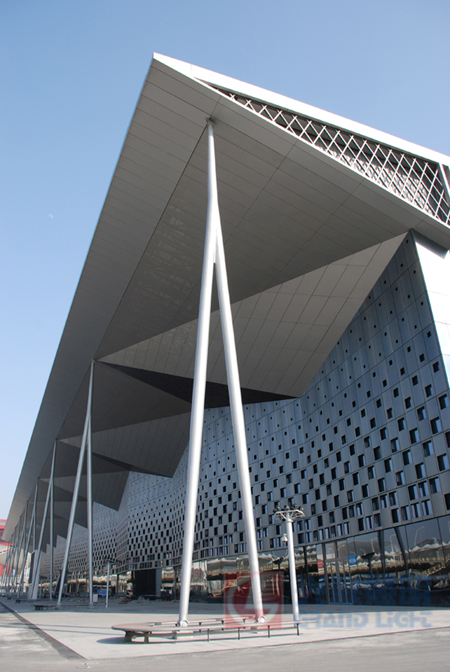

  世博主题馆在世博轴西面,造型围绕里弄屋顶老虎窗的构思,运用折纸的手法, 形成了二维平面到三维空间的立体建构,三角形的连续构架令人联想到风筝,纸飞机,飞鸟,象征着对自由生活的美好期望。

  在此次主题馆夜景灯光的设计当中,我们既要展现出主题馆在其建筑艺术上的非凡理念,也要展现出世博倡导的城市让生活更美好的主题思想。


建筑顶部:
  主题馆屋顶部模仿石库门老虎窗正面开、背面斜坡的特点,做到神形兼备。屋面单元的重复对应着里弄的韵律,突出反映了上海的城市特征、城市生活的记忆空间和令人陶醉的城市意象。 通过白光金卤灯将其建筑结构特点加以刻画突出,使得其建筑设计本意在夜晚也可以清晰的体现出来。

  建筑南、北立面:

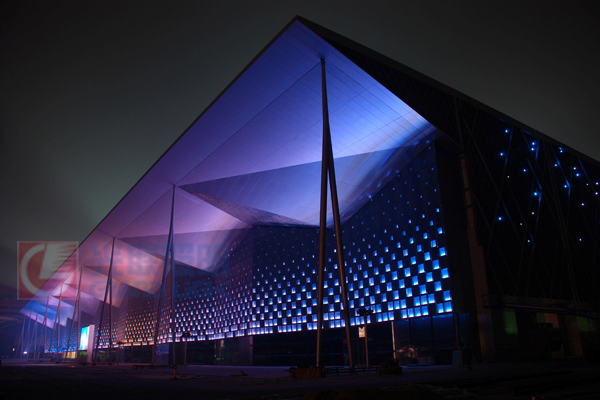

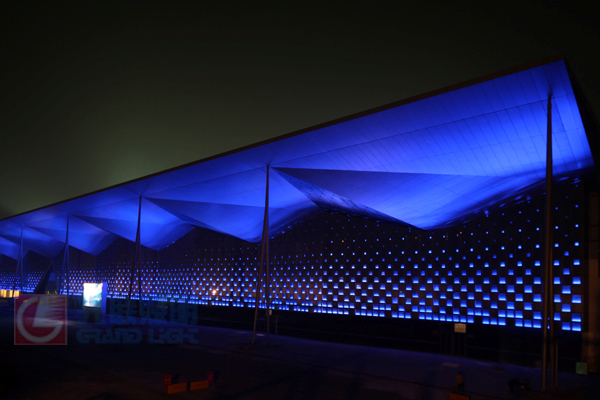

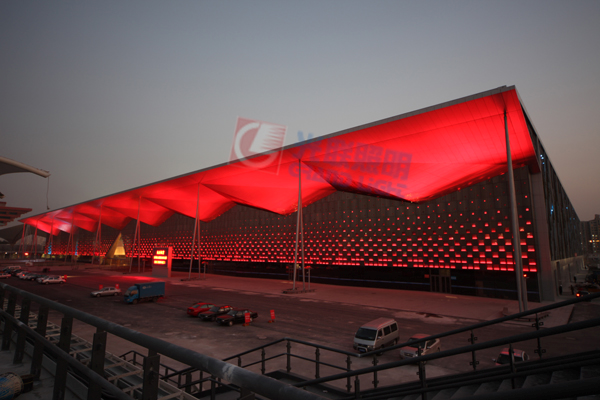

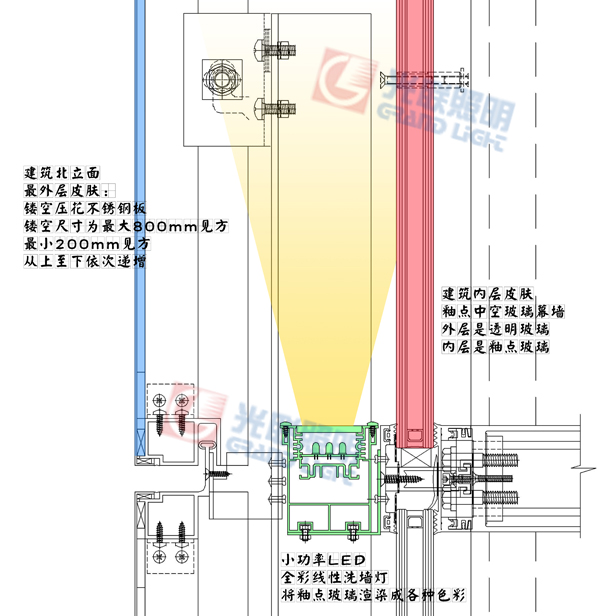

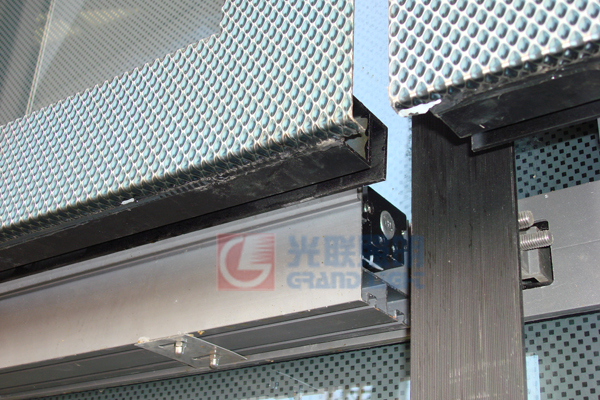

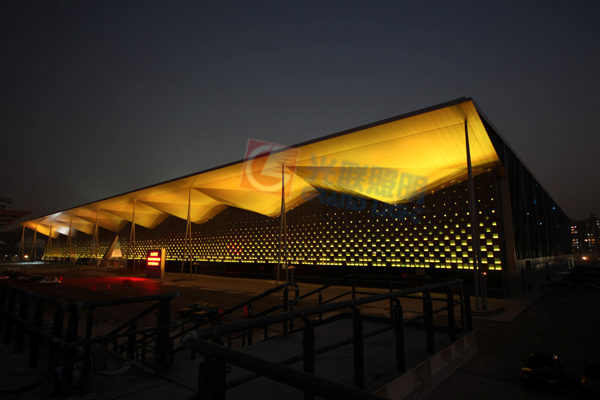

  北立面是我们灯光表现最重要的一个面,我们依托其疏密向上递减的幕墙镂空孔,在其下方布置不同规格的全彩LED线形洗墙灯,构成立面光的空间节奏感。灯具安装在建筑最外层的两层皮肤之间,完美隐藏在镂空不锈钢殷钢板和中空釉点玻璃之间180mm的间隙内,灯具照亮每一个四方形的釉点玻璃,利用灯光的控制可表达出不同的主题图案, 而北立面顶部飞檐采用远距离全彩投光灯打亮,烘托出飞檐翅欲飞的动感,既代表了对上海城市文化的致敬。






南立面建筑挑檐我们采用立杆6*400W投光灯打亮, 色温为4000K, 挑檐的照度为200勒克斯,立面方型内安装白色LED线性洗墙灯,立面立柱上布置150W金卤投射灯,打亮立柱,体现出建筑大气、宏伟的特征。


建筑东西立面:
  主题馆东西立面设置垂直生态绿化墙面,面积达5000平方米,为目前世界最大的单体建筑生态墙。 在建筑结构交叉节点的菱形位置上,上海光联特别开发、生产了一款边长为91mm的菱形LED全彩点状灯具,将LED全彩贴片光源、抗紫外线PC2407注塑灯罩、铝压铸底座与建筑装饰线槽及绿化完美结合在一起,白天几乎找不到灯具,夜幕来临后,星光灯的闪烁犹如漫天繁星的闪耀,整体的色彩变化又寓意着季节的变化,诠释了人与自然的互动,饱含着对生命的赞叹和祝福。


下沉式广场:
  下层式广场的水系景观点是人们观赏游玩的好地方,在下沉式广场楼梯内安装线形诱导灯洗亮台阶,广场木平台侧面采用嵌入式全彩壁灯,木平台上方采用LED地埋灯其引导及安全性功能,孩子们兴奋的与水柱嬉戏,人与自然的距离是如此之近。

灯光控制系统:

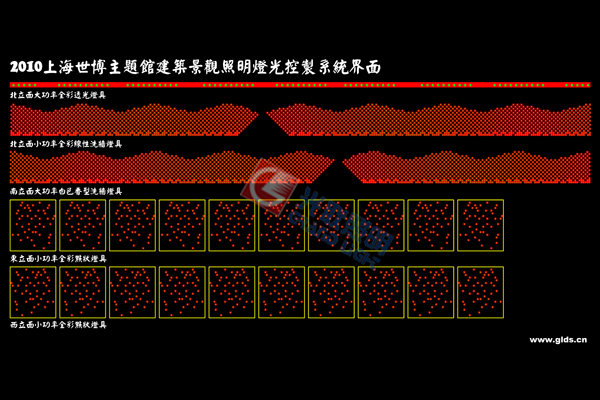

  主题馆夜间多场景的灯光变幻得益于上海光联专为此项目开发的灯光控制系统,根据主题馆的建筑特点,将各个立面所有可以变化的LED灯具全部集中整合,以南、北立面开孔的玻璃窗和东西立面全彩LED点状灯具作为基本控制单元,组成一个超大的画面,模拟飘动国旗、飞驰的磁悬浮列车、海宝图像、2010EXPO、飞翔和平鸽等动态灯光效果。


  项目难点:
  (1 在同一个项目中,将分布在各个立面区域的小功率LED全彩洗墙灯、大功率LED全彩投光灯和小功率全彩点状灯具等多种类型的灯具协调整合,完美展现各种图文效果,是此次控制技术研发的难点;为了攻克这一难题,我们主要从以下几方面突破:
  (A 平面图像控制技术的系统软件升级。我们对灯光控制系统做了全新的改造、完善,控制软件中将灯具在建筑立面上所处的位置与控制画面中的小点一一对应,每个小点就代表一套灯具,通过常规的FLASHAFFTER EFFECT等平面动画设计软件,通过设计师的创意表达,生成多个AVI格式的文件,在系统中,我们默认这些AVI文件就是各种场景效果的子程序,通过专门开发的控制软件,我们可以对预存的多个程序进行节目编组,预先设置未来的某一天的某个时间段应该表演什么样的灯光场景效果。在控制系统的软件界面上,完成了各种灯具都可以协调控制的可能。
  (B 对不同类型LED光源的硬件驱动技术进行有机整合。大、小功率LED光源的驱动模块设计是不一样的,我们专门开发了一套嵌入式信号转接模块,将计算机输出的信号通过转接模块转换成各种类型灯具所识别的机器语言信号,最终实现各种类型灯具都能够按照图像中的约定,变换各种色彩,在控制系统的硬件方面,解决了协调控制难题。

  (2 南北立面的线性洗墙灯具和东西立面特制的点状灯具,不仅需要良好的夜间灯
