LED显示屏单元板上控制信号分布及走向分析

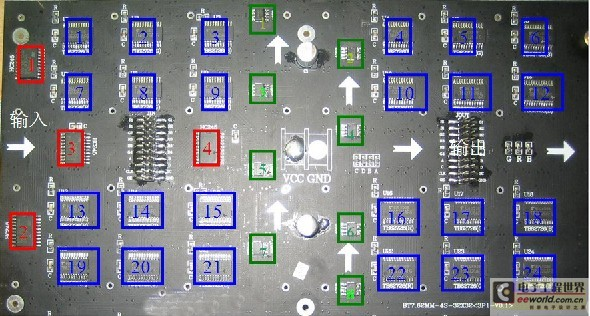

图1 单元板背面图
  单元板芯片分析说明
  1、图中红色为HC245芯片,起到信号放大的作用。其中芯片1放大单元板上半部分的信号,即第一组RGB数据和第二组RGB数据。芯片2放大单元板下半部分的信号,即第三组RGB数据和第四组RGB数据。芯片3放大ABCD行信号,CLK信号,SC锁存信号,OE控制信号。芯片4将所有信号放大送至单元板输出接口。
  2、图中蓝色为LED灯的驱动芯片,可以是TB62726,MBI5024等芯片。主要功能是控制单元板上的列显示,图中为TB62726,第1和4列蓝色是控制红灯,第2和5列蓝色是控制绿灯,第3和6列是控制蓝灯。1个TB62726控制16列,一组有3个TB62726,分别对应红绿蓝3种led灯。
  3、图中绿色为4953芯片。主要功能是控制单元板上的行显示,1个4953控制2行,8个控制16行。
  信号走向分析
  1、CLK信号,SC锁存信号,OE控制信号走向:输入—同时进入红色芯片3、芯片4—同时进入芯片2、芯片1—并联接入每个TB62726芯片。
  2、ABCD行信号走向:输入—同时进入红色的芯片3、芯片4—芯片3输出接到4个绿色的4953芯片,芯片4输出接到4个绿色的4953芯片。
  3、RGB数据信号走向:输入—第一组RGB数据和第二组RGB数据进入芯片1,第三组RGB数据和第四组RGB数据进入芯片2—第一组RGB数据中R1数据串行进入蓝色的芯片1,芯片4;G1数据串行进入蓝色芯片2,芯片5。B1数据串行进入到蓝色芯片3,芯片6。其它

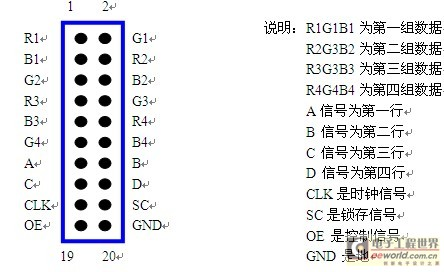

图2 接口定义图
